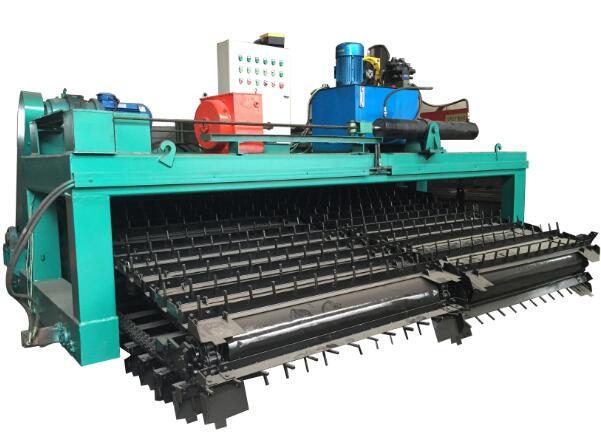

該系列鏈板式翻堆機是翻拋設備，適用于有機肥料。

該系列鏈板式翻堆機主要特點是：

1.采用鏈式傳動，滾動支撐的鏈板機構，反拋阻力小，省電節能，適合深槽作業。

2.反拋時物料在托板上停留時間長，高位拋撒，與空氣接觸充分，易降水份。

3.機動靈活。

4.翻拋工作部件的升降采用液壓系統操控，柔性工作，安全快捷。

5.可遠距離遙控該機，前進、翻拋、升降和后退等作業，改善操作環境。

6.配備移槽車換槽，可以實現一臺翻拋機多槽作業，節省投資。

7.精心設計，結構合理，性能可靠，外形美觀，操作維修方便。

三、主要技術參數

四、安裝調試及維護保養

一）準備：

1.合同簽訂后，在與客戶協商的基礎上即征得客戶同意后，公司提供流程圖。

2.預付款到賬后為用戶提供設備安裝地基圖。

3.用戶按照地基圖筑好地基，水泥凝固一周以上時間。

4.設備運抵現場前用戶清理好場地，現場有符合要求的三相和單相電源。

5.用戶準備起吊設備及必要的安裝工具。

6.設備到達現場后，用戶應進行初步驗收，對照發貨單清點設備及附件數量一致，查看設備外觀是否有在起吊運輸中造成損壞。如有問題請及時與本公司聯系。

二）安裝：

安裝時由公司技術人員指導，雙方人員配合進行安裝。

1.安裝前首先檢查地基是否與圖紙要求相符。

2.驗收設備及部件是否齊全，是否有在起吊運輸中造成影響使用的損傷。

3.按照安裝技術文件進行安裝，如有不一致按合同執行。

4.由于現場未達到安裝要求造成的延誤，由客戶負責。

5.電源、開關、電線要絕緣可靠，控制方便，請勿使用與機組配套電機額定電流不符的熔斷器或熔斷絲。本機須配置過載保護裝置。檢查各連接螺栓是否松動。

安裝示意圖（安裝尺寸）見地基圖及移位車地基圖。

三）調試：

空機（不帶負荷）檢查旋轉方向，電機應按標牌箭頭指定反向旋轉，否則可能損壞機器，若轉向不對，可調換電機任意兩接頭位置即可。

四）維護保養：

1.檢查是否有螺栓松動、開焊。

2.減速機油位、液壓箱油位，是否達到標準位置，否則應添加相應的潤滑油或液壓油。并按規定進行清洗更換。

3.減速機使用前必須加潤滑油，潤滑油牌號見表，潤滑油的油面高度應在機座上的圓形油標指示范圍內。第一次加油運轉后500個小時后，應更換新油，此后每半年(5月、10月)更換一次，換油時要清洗干凈。

4.軸承每兩周加注一次潤滑脂，潤滑脂型號見下表，裝入量為1/3~1/2。

5.每月應對電控柜進行除塵以免造成控制失靈，及損壞電器元件。

6.清理液壓閥及冷卻風扇灰塵，。

7.及時更換遙控器電池。

五、使用與操作

液壓部分

1.液壓系統概述 ：

液壓系統由能源轉換裝置，能量調節裝置以及能量輸送裝置等組成，在電器系統的控制下驅動 液壓馬達、油缸伸出和退回來完成各種工藝要求的動作。

本機器具有調整、手動和半自動三種工藝規范，可按具體的工藝要求進行選擇。

a)速度的調整由閥12調整（順時針方向為慢、逆時針方向為快）。

b)半自動操作為按壓相應按鈕，使翻堆機向前、向后、向上、向下自動的完成一個工藝動作循環。

2.液壓原理的動作說明：

液壓系統參見液壓原理圖，現以半自動工作循環工藝為例作下述說明：

首先接通電源，按壓相應按鈕啟動電動機帶動油泵運轉，泵所供出油液經電磁流閥6回郵箱，此時系統處于空負荷運轉狀態。

按下翻堆機向前按鈕，電磁鐵YV1、YV2通電，按停止按鈕則翻堆機停止。

按下翻堆機向后按鈕，電磁鐵YV1、YV3通電，按停止按鈕則翻堆機停止。

按翻堆機上升，電磁鐵YV1、YV4通電，油缸13退回，升到行程開關停止。

按翻堆機下降，電磁鐵YV1、YV5通電，油缸13伸出，降到行程開關停止 。

系統壓力由閥6調整。
